本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度生产发三相电发电装置变配配电盘的角色： 1、适当的分派能耗。 2、有利对控制电路的开关操作方法。 3、有较高的安全保障防护衣档次，能直观教学的展现电源电路的导通情况。

项目名称：656KW汽油带发直流电工作机组单机配电箱主要元件明细清单
变开关箱重点电子器件通知单
序列号	名字	具体型号规格参数	的单位	数量统计	厂商
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发电设备的组把控器	HGM6110	只	1	众智
3	发直流电机组机带速调控器	C2002	只	1	孚创
4	交流电外接电源方案	DC24V	只	1	众智
5	长安小型中心继电气	HH54P    DC24V	只	2	正泰
6	中型后面中间继电器产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

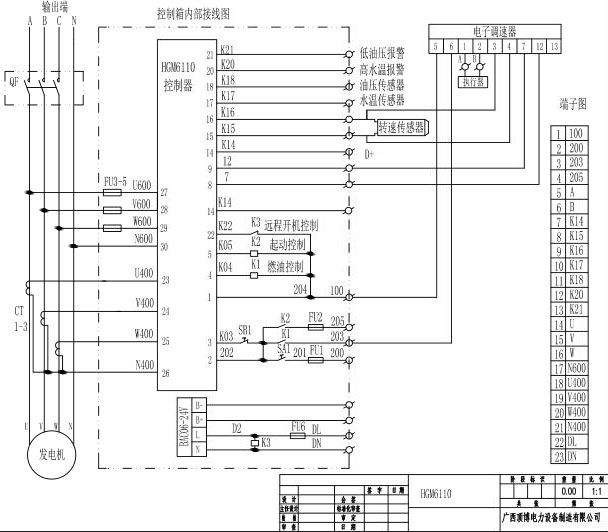

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.qiantiaobaiwei.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
